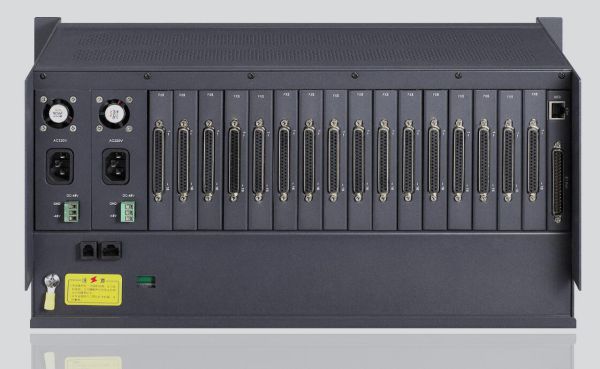

SOC5000-50复用设备
复用设备|电话光端机 浏览次数：8337
产品描述
-
功能特点
◆ 采用插卡式、模块化设计、结构紧凑，维护方便
◆ 设备具有19个盘卡插槽，其中16个为业务插槽、1个主控插槽或1个网管插槽、2个电源插槽
◆ 主控盘集成PDH功能，提供光纤接口(光纤类型可选)
◆ 单机最大容量可配置248路模拟语音，支持堆叠联接，可使语音数量增至496路
◆ 标准的音频接口：FXO、FXS
◆ 提供电信级语音质量，音质清晰，无杂声，无交流声，传真速度快，字迹清晰；语音支
◆ 持来电显示和用户反极
◆ 提供最大100M带宽以太网接口，以太网接口10M/100M自适应，对UTP电缆线具有平行、交叉自动识别功能
◆ 组网方式灵活，支持级联方式
◆ SOC5000-50综合接入设备多种功能模块配合使用，接入更灵活，业务更丰富
◆ 单盘可提供24路ADSL用户；高达24M下行速率；最远传输距离为6.5公里
◆ 集成V5信令接口模块，提供4路E1的V5信令，支持V5.1和V5.2协议
◆ V5信令接入时，单框最大容量可配置256门用户，支持堆叠联接，可使语音数量增至768门
◆ 支持用户电路各线路自检功能
◆ 可统一纳入SOC-NM2005网管平台，提供完善的网管功能；配置灵活、操作简便，为系统的运行和管理提供可靠的保障
◆ 全表面贴装工艺，工业级设计，可靠性高
◆ 19英寸5U标准机箱(外形尺寸：488mm×290mm×220mm )
◆ 采用DC直流-48V/AC交流~220V交互式供电方式，提供双电源热备份 -
系列产品
设备型号
SOC5000-50
盘卡插槽
盘卡名称
功能描述
线路接口
业务接口
主控槽位x1个
MCU盘
8E1接入主控盘
E1x8个：C3接口
网络接口(RJ45)x1个
(带宽N×64K；N≤31)FDU盘
光纤传输主控盘
1X9x1个：SC接口
网络接口(RJ45)x1个
(带宽10/100Mbps自适应)业务插槽x16个：
根据业务需求，任意选择以下业务盘卡混插。FXS盘
外扩语音
—
用户接口(DB37)x16个
FX0盘
外扩中继
—
中继接口(DB37)x16个
网管盘位x1个
NMU盘
RS485或以太网网管接口
电源盘位x2个
PWR盘
DC-48V供电
-
物理属性
设备型号
SOC5000-50(机架式）
物理尺寸(mm)
488(宽)×180(深)×132(高)
供电方式
内置电源支持AC/DC双电源供电或DC-48V供电
AC：190V～260V
DC：-44V～-56V(纹波≤5%)
整机功耗
<120W
工作环境
工作温度：-5℃～50℃；工作相对湿度：10%～90%无凝结(室温)
储存环境
储存温度：-20℃～70℃；储存相对湿度：5%～95%无凝结(室温)
-
典型运用
