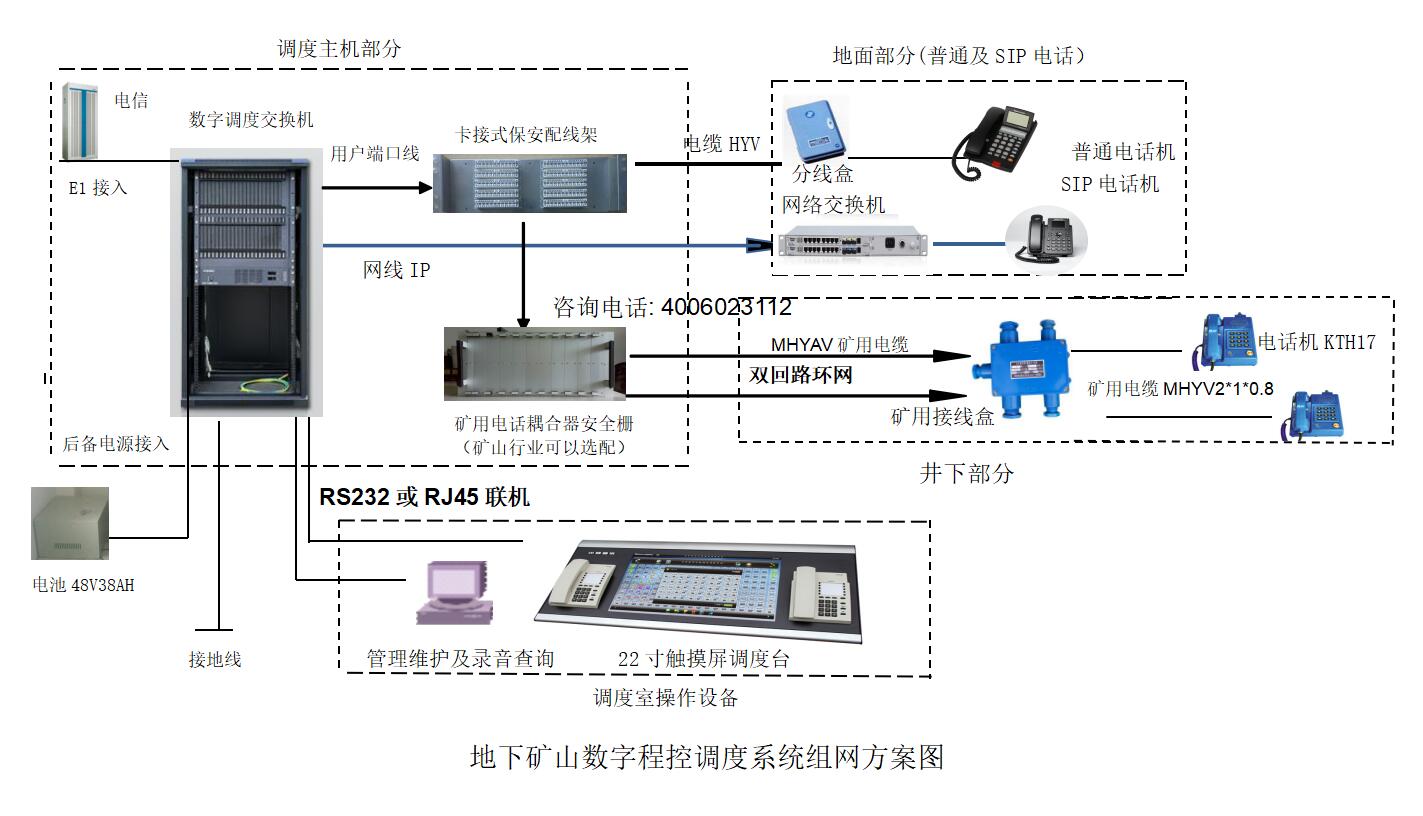

重庆申欧提供矿山调度通信联络系统方案由调度主机设备（数字程控调度交换机，电话录音盒，矿用安全耦合器，防雷配线架，后备电源等），调度室操作设备（PC电脑主机，调度台，布线系统（地布布线（大对数电缆或电话线或光纤环网网络交换机）及矿井下布线（矿用通信电缆，矿用接线盒，矿用电话线等）及终端设备（地面普通电话机或sip电话，井下防爆电话机）等四个部分组成！方案如图：
2020年矿山多种方式接口混合组网
一、地下矿山通信系统的调度主机设备
1.1 调度主机实现所有程控交换机呼叫功能、交换功能、调度功能及组网功能，同时可根据用户需求采用不同的配置。调度主机可实现调度用户和行政用户两网合一，以充分利用资源。调度系统具有双屏（中文名称显示，紧急告警）双手柄，组呼、全呼、选呼、一键到位（内线外线）、强拆强插、监听、 自动录音、通信历史记录、任何分机发起全部紧急呼叫、一键直拨手机号码、通信距离应当不小于10km等基本功能，也符合全国各省《金属非金属地下矿山安全避险六大系统技术规范》验收标准！
本通讯联络系统容量从16门，32门 ，48门，64门，96门，128门直到大1536门等选择调度分机，质量体认证ISO9001--电信进网证—质检报告合格证-井下部分具有防爆证合格证
1.2 先进数字调度录音系统(申欧SOC1800/1900型)
A、调度系统内置嵌入在线数字录音板SVR（内置500G硬盘），可对整个属于数字调度机系统任何调度总机或分机进行全部录音（内置式数字录音系统无需要电脑开机，只需用电脑管理维护）。

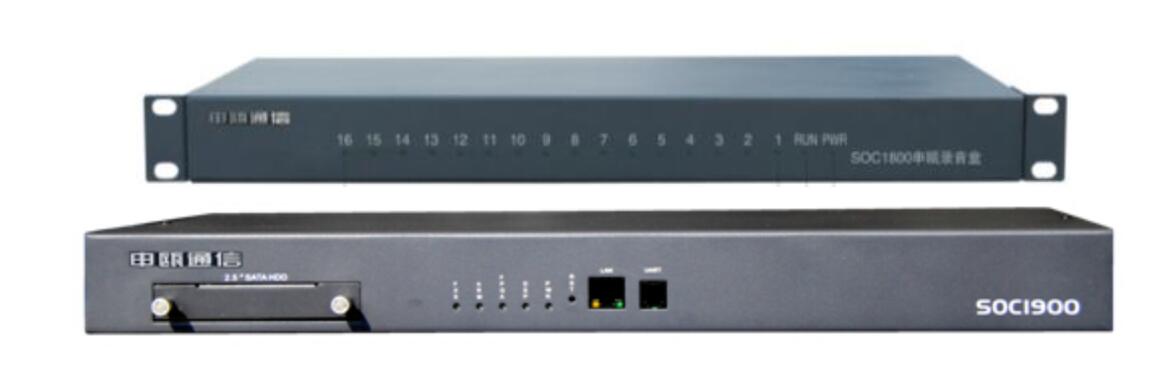

B、 外置式分申瓯SOC1600/SOC1800/1900电话录音具有价格低的优势，也无需要配电脑工控机开机,采用WEB管理方式，内置500G-4T硬盘；外置式数字录音只对调度台上的2-4部总机录音,即所分分同与调度室之间通话录音,不能分机与分机之间录音。
C、采用电话录音卡加工控机或电脑的录音方式也早淘汰！！
1.3 电话耦合器或称安全栅耦合器KTA138/KTA16：(必配井下信号安全隔离)
安全耦合器是调度系统主机信号与本安防爆电话机的关联设备，是矿山安全中间隔离设备。其作用是隔离干扰信号，防止电话机线路过压和过流，从而确保井下通讯电话安全工作和工作场所安全。完成安全场所与危险场所的生产调度指挥和通讯联系任务。（必须具有安标证及防爆证）
1.4 卡接式防雷保安配线架VDF（科龙模块）及防雷熔断模块:
VDF配线架适用于调度系统主机与出线端连结(一般是通信电缆或电话线），接线排采用德国科龙卡接模块;可配上保安排具有过压保护熔断功能；也可配上保安单元具有过压过流及接地告警等熔断功能,有效值为1000V的交流电压、历时1分钟无击穿和飞弧现象。
1.5 矿山调度主机后备电源（电池组48V38-100AH）：是调度主机及录音系统停电有力的保障。本方案采用免维护蓄电池组，完全能在停电情况使用10-20个小时安全生产调度指挥通讯联系任务。
1.6 机房专用接地线：自行安装.
1.7 建议考虑机房整体UPS电源1-8KVA,(本系统不含此设备！)
二、矿山调度室操作设备

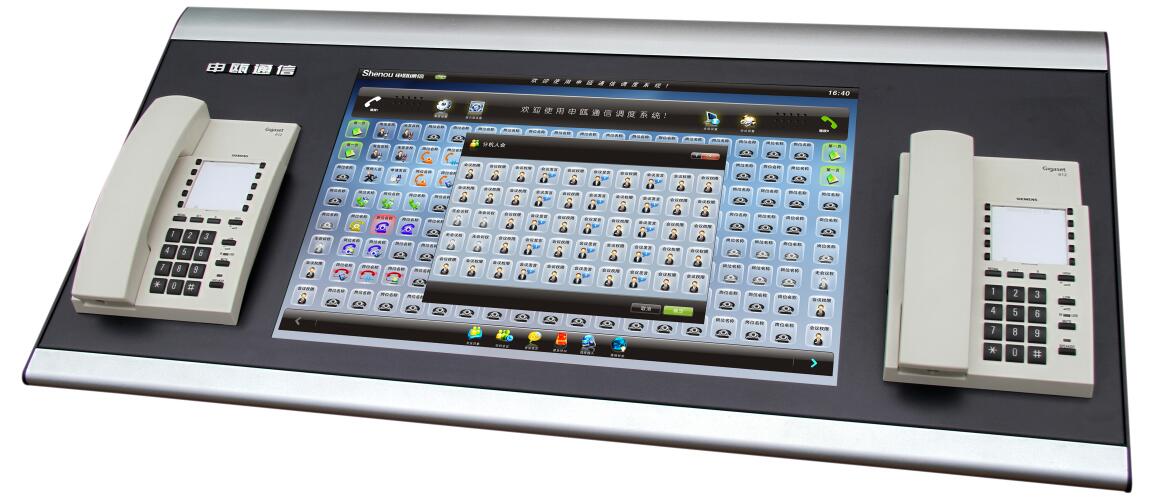

2.1 调度台：调度台是进行具体操作的平台。调度员可以通过调度台观察所有调度用户的使用状态（不同色显示），进行调度操作。调度台通过设置按键与被叫号码相对应，使调度台呼叫做到一键到位。本调度台采用丹麦键，分64键、128键、192键与256键、22-32寸宽屏触摸屏调度台.本调度台具有紧急呼叫全呼，组呼，监听强插强拆、直通电话、任意分机发起全部报警、紧呼，中文名称显示、自动录音等功能。
2.2 PC电脑主机系统（也叫调度终端维护）：普通电脑配置（或二手电脑）本系统要求不高；但是按验收要求必须配；电脑终端维护的作用是控制与维护数字调度主机的工作，包括人机对话、数据管理、维护、会议电话管理和计费管理 及通话历史记录查询等功能。还管理调度录音查听或听取录音文件等管理
三、矿山井下布线系统（建议自行采购）
3.1 地面布线系统:不作详细要求！
小型矿山只要是电话线或通过网络接sip电话机就可以了！大中型矿山企业一种方式远距离利用电话光端机或光纤网络IPPBX传输接SIP电话，另一种用普通市话通信电缆HYV 、电缆分线盒 、电话机接线盒等组成！
3.2 矿井下布线系统:
***注意重要提示：按各省《金属非金属地下矿山安全避险六大系统技术规范》验收要求，矿井井筒通讯电缆线路一般分设两条通讯电缆，从不同的井筒进入井下配线设备，其中任何一条通讯电缆发生故障，另一条通讯电缆的容量应能担负井下各通讯终端的通讯能力！***
矿山井下布线系统由矿用通信电缆MHYAV或MHYV(线径0。5到0.8mm。国标要求0.8) 、矿用电缆分线盒或接线盒等组成。（井下必须具有煤安证及防爆证！本系统推荐采用天津电缆厂，四川九洲电缆，四川新世纪电缆厂等）
3.2.1 矿井井下阻燃通信电缆MHYAV或MHYV
MHYAV系列矿山用聚乙烯绝缘铝聚乙烯粘结护层聚氯乙烯护套通信电缆用于主干较潮湿的斜井和斜巷作主信号传输，有10对，20对，30对，50对，100对等。
MHYV系列矿用通信电缆矿山用聚乙烯绝缘聚氯乙烯护套通信电缆 用于矿场作普通辅信号传输，适用于固定敷设 。有1对，2对，4对，5对，8对，10对，20对，30对，50对，100对等。
3.2.2 JHH系列矿用本安电路用接线盒（煤安证：MHA050006）
本安JHH系列矿用本安电路用接线盒属于本质安全型电缆接线盒， 适用于矿山井下含有甲烷、煤尘等爆炸性混合物的场所，用以本质安全线路电缆的连接和分线。 接线盒外壳防护能力：IP54
四、矿山通讯系统终端设备
此部分分地面采用普通电话机,井下必须配本安防爆电话机（本系统推荐KTH17或KTH107本安电话机）
4.1 地面采用普通电话机或SIP电话,一般的电话机就可以!也可以通过光纤网络接SIP电话。
4.2 井下矿用防爆电话机必须具有煤安证及防爆证
KTH17矿用本安型电话机是本质安全型电气设备，发号方式为双音频发号，适用于矿山井下含有瓦斯（甲烷）爆炸性气体混合物的危险场所，作通讯联络之用。通过其关联设备电话耦合器可以和程控调度交换机配接，与其连接的电缆长度5-10km。，防爆型式：矿用本质安全型，防爆标志：ExibI。
